[CS] 소프트웨어 아키텍처 4+1 뷰 모델 정리

📘 1. 4+1 뷰 모델이란?

4+1 View Model은 복잡한 소프트웨어 시스템을 **5가지 관점(View)**에서 바라보는 설계 방법론이다.
1995년 **Philippe Kruchten (필립 크루흐텐)**이 제안했으며,
**Rational Unified Process (RUP)**의 기본 아키텍처 모델로 사용되었다.

---

🎯 2. 모델의 목적



• 복잡성 관리: 시스템의 다양한 측면(기능, 구조, 동적 동작, 물리적 배치)을 체계적으로 분리하여 복잡성을 관리합니다.
• 다양한 이해관계자 소통: 최종 사용자, 개발자, 시스템 통합자 등 다양한 이해관계자가 자신의 관점에서 아키텍처를 이해하고 소통할 수 있는 공통의 프레임워크를 제공합니다.
• 검증 및 테스트: 시나리오 뷰를 통해 설계된 아키텍처가 실제 고객 요구사항을 충족하는지 효과적으로 검증할 수 있습니다.



---

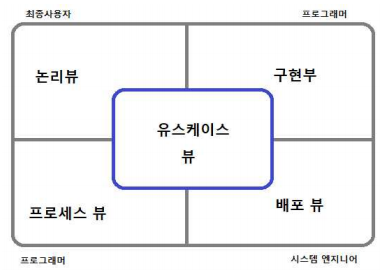

🧩 3. 4+1 View 구성도



               +-------------------+
               |   Use Case View   |  ← (+1)
               +-------------------+
                       ↑
        ┌──────────────┼───────────────┐
        ↓                              ↓
+--------------+              +----------------+
| Logical View |              |  Process View  |
+--------------+              +----------------+
        ↓                              ↓
        └──────────────┼───────────────┘
                       ↓
            +---------------------+
            | Implementation View |
            +---------------------+
                       ↓
             +------------------+
             | Deployment  View |
             +------------------+

---

🧱 4. 각 View의 역할

구분	이름	주요 관점	설명	이해관계자
①	Logical View (논리 뷰)	기능적 관점	시스템이 제공하는 **기능(기능 요구사항)**을 표현 → 클래스 다이어그램, 시퀀스 다이어그램 등 UML 중심	분석가, 설계자, 개발자
②	Development View Implemnetation View (구현 뷰)	구현 관점	시스템의 소스코드 구조와 모듈 구성을 표현 → 패키지 다이어그램, 컴포넌트 다이어그램 등	개발자
③	Process View (프로세스 뷰)	동적 관점	시스템의 동시성, 스레드, 프로세스 간 통신 구조를 표현 → 활동 다이어그램, 상태 다이어그램	시스템 설계자
④	Deployment View Physical View (배포 뷰)	물리적 관점	시스템이 실제 환경에서 어떻게 배포되는지(서버, 네트워크) 표현 → 배포 다이어그램	시스템 엔지니어, 운영자
+1	Use Case View (유스케이스 뷰)	시나리오 관점	사용자 입장에서 시스템을 바라본 뷰 → 전체 구조를 검증하는 “중심 축” 역할	고객, 사용자, 분석가

---

🔁 5. View 간의 관계

관계	설명
Use Case View ↔ Logical View	기능 요구사항이 시스템의 논리 구조로 반영됨
Logical View ↔ Implemnetation View	논리적 설계가 실제 구현 모듈로 매핑됨
Implemnetation View ↔ Process View	코드가 실행 시 프로세스로 동작함
Process View ↔ Deployment  View	프로세스가 실제 하드웨어 환경에서 실행됨

---

🧠 6. 정리 요약

항목	설명
모델명	4+1 View Model
제안자	Philippe Kruchten (1995)
핵심 개념	시스템을 다섯 가지 관점에서 설명 (4 + 1)
구성 요소	Logical, Development, Process, Physical + Use Case
목적	다양한 이해관계자의 요구를 반영하고 아키텍처 검증
활용 분야	소프트웨어 아키텍처 설계, 시스템 분석 문서, UML 모델링

---

💬 7. 한 줄 요약

“4개의 기술적 뷰 + 1개의 유스케이스 뷰로,
시스템을 다양한 관점에서 설명하고 검증하는 아키텍처 모델.”
